Hai bisogno di numeri esatti per posizionare bene i diffusori Dolby Atmos. In una configurazione 5.1.2, monta due diffusori a soffitto a un'elevazione di 45°, o a 65° rispetto all'orizzontale. Un layout 7.1.4 utilizza quattro diffusori superiori a 45° davanti e a 135° dietro la posizione di ascolto principale. Il sistema 9.3.4 aggiunge posizioni anteriori ampie e posteriori a soffitto.

Anche l'altezza è fondamentale. Monta i diffusori a soffitto a 30–55 pollici sopra il livello delle orecchie e orienta ciascuno verso la posizione di ascolto principale. Le linee guida Dolby stabiliscono che il centro acustico di ciascun diffusore superiore si trovi ad almeno 2,4 m di altezza, circa 1,2 m sopra il livello delle orecchie di 1,2 m, senza un massimo specificato. Lo strato di base segue un'unica linea guida: tutti i tweeter a livello delle orecchie si trovano all'altezza delle orecchie da seduti, circa 36–42 pollici. Un sistema di diffusori per home theater Tonewinner TD-8 7.1 offre una solida base per questi angoli.

Tieni ogni diffusore a soffitto orientato verso la posizione di ascolto principale, non direttamente verso il basso.

Punti Chiave

• Monta i diffusori a soffitto a un'elevazione di 45° (65° rispetto all'orizzontale) per un suono Dolby Atmos accurato.
• Tieni i diffusori a soffitto a 30–55 pollici sopra il livello delle orecchie e orientali verso la tua posizione di ascolto principale.
• Imposta tutti i tweeter dello strato di base all'altezza delle orecchie da seduti (36–42 pollici) per un panning fluido tra i diffusori.

Cosa significano i numeri in Dolby Atmos

Lettura di 5.1.2, 7.1.4 e 9.3.4

Ogni etichetta Dolby Atmos contiene tre numeri e ciascuna posizione indica qualcosa di specifico sul layout. Leggi la notazione da sinistra a destra e potrai decodificare qualsiasi configurazione in pochi secondi.

Puoi applicare questo schema a qualsiasi configurazione. Un sistema 5.1.2 offre cinque canali di base, un canale LFE e due canali superiori. Un sistema 7.1.4 scala fino a sette canali di base, un canale LFE e quattro canali di altezza. La configurazione 9.3.4 aggiunge altri due canali di base e altri due subwoofer.

Strato di base rispetto ai canali superiori

Lo strato di base e i canali superiori svolgono funzioni diverse e dovresti considerarli come sistemi separati durante l'installazione. I canali di base riproducono i suoni ancorati alle pareti e al pavimento della stanza. La loro localizzazione dipende fortemente dal posizionamento dei diffusori, per cui la spaziatura angolare tra le coppie di diffusori è importante. I canali superiori riproducono oggetti sollevati e panning dall'alto. Un diffusore superiore-centrale fisico offre un'immagine sonora superiore più distinta rispetto all'immagine virtuale tra diffusori di altezza anteriori e posteriori distanti.

Un'avvertenza riguarda i canali ampi. Come nota la guida Dolby:

Atmos usa solo i diffusori wide per gli oggetti in movimento, quindi qualsiasi suono di base (la maggior parte dei film ne ha molti) suonerà debole nei setup che dipendono dai wide per creare un'immagine forte tra i diffusori frontali e quelli laterali. Top Middle generalmente non presenta questo problema.

Principi generali di posizionamento

Individuazione della principale posizione di ascolto

Ogni angolo di questa guida irradia da un unico punto: la posizione di ascolto principale (MLP). Scegli il seduta in cui guardi la maggior parte dei contenuti. Misura dall'altezza delle orecchie di quella seduta, non dal pavimento. Segna l'MLP su una semplice piantina. Tutti gli angoli e le distanze orizzontali fanno riferimento a questo singolo punto. Un MLP centrato garantisce una spaziatura simmetrica dei diffusori e un'immagine bilanciata sul palcoscenico anteriore.

Altezza a livello delle orecchie e livello del letto

Imposta ogni tweeter del livello del letto all'altezza delle orecchie da seduti, circa 36–42 pollici dal pavimento. Questa linea di base mantiene il piano orizzontale del suono allineato con le tue orecchie. Misura la tua altezza delle orecchie da seduto con un metro a nastro. Usa quel numero per i diffusori sinistro, centrale, destro e surround. Un'altezza coerente dei tweeter in tutto il livello del letto preserva una panoramica fluida tra i canali.

Angolo superiore consigliato da Dolby

Dolby specifica i diffusori superiori a un'elevazione di 45°, che equivale a 65° rispetto all'orizzontale. Misura questo angolo dalla MLP al centro acustico di ciascun diffusore superiore. Orienta ciascun driver superiore verso la MLP anziché dritto verso il basso. La tabella seguente riassume i valori di posizionamento principali.

Misura ogni angolo superiore dalla posizione di ascolto principale e conferma ciascuno con un goniometro o un'app per angoli prima di finalizzare il montaggio.

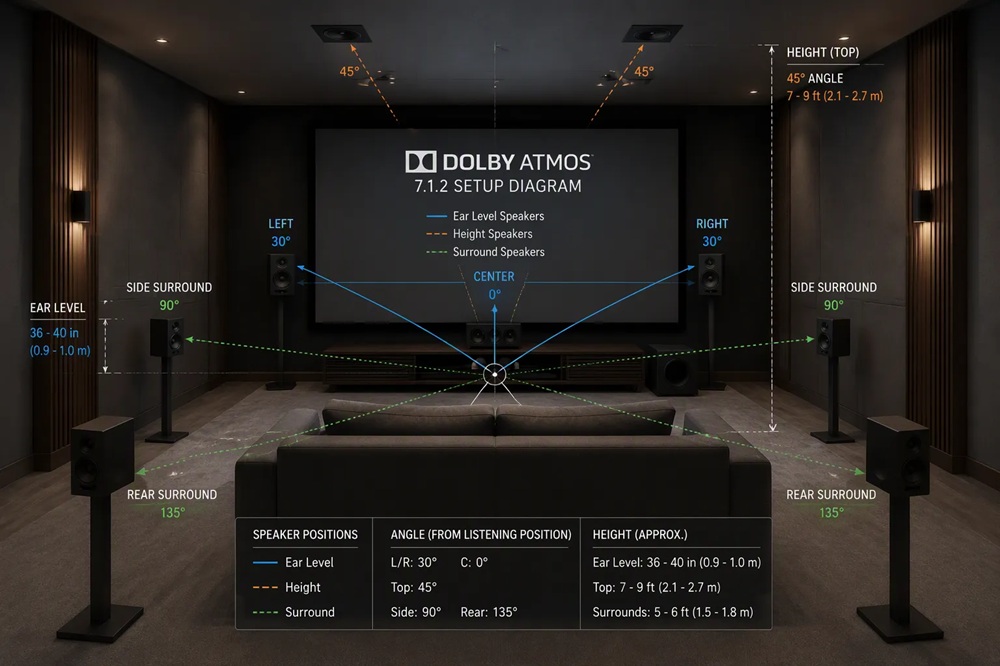

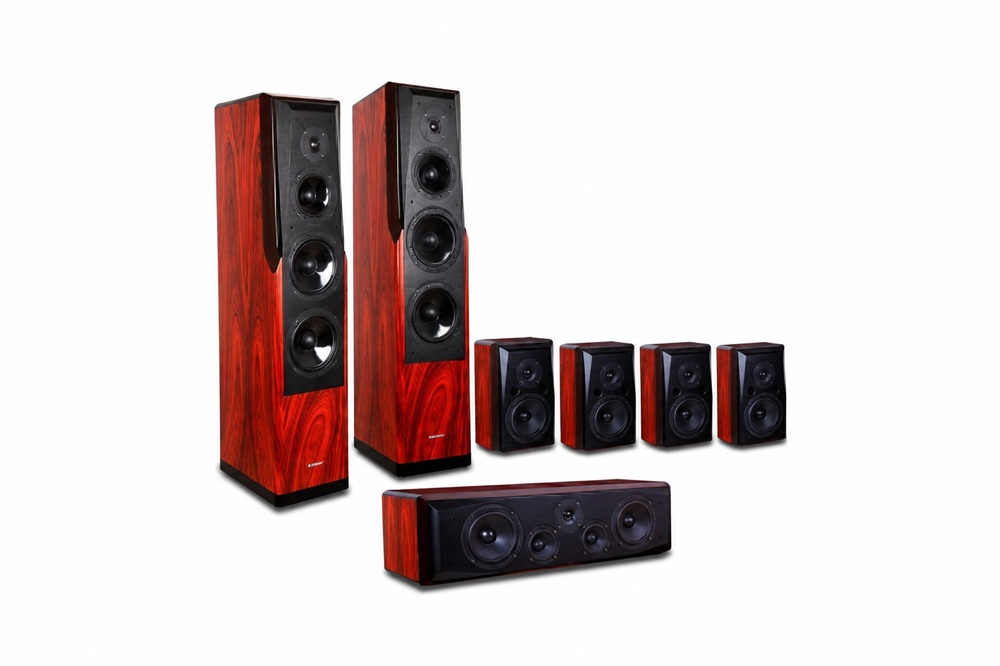

Un sistema di altoparlanti home theater Tonewinner TD-8 7.1 si abina bene a questi principi e il suo design ottimizzato per la calibrazione ti aiuta a impostare con precisione angoli e livelli.

Angoli e altezze di posizionamento 5.1.2

Una configurazione 5.1.2 offre la via più semplice per entrare nel mondo di Dolby Atmos. Si posizionano cinque altoparlanti di base all'altezza delle orecchie e due altoparlanti superiori sopra l'area di ascolto. Tutti gli angoli seguenti fanno riferimento alla posizione di ascolto principale (MLP). Misura ogni valore da quella sedia e registra i tuoi numeri prima di praticare un solo foro.

Livello di base: Sinistro, Centrale e Destro

I tre altoparlanti anteriori costituiscono il punto di ancoraggio dell'intero sistema. Dolby specifica un angolo di 22–30° per i diffusori principali sinistro e destro, misurato dalla MLP al centro acustico di ciascun altoparlante. Mira al centro di quella finestra, circa 26°, quando la stanza lo consente. Il canale centrale si trova a 0°, direttamente di fronte alla MLP.

Imposta tutti e tre i tweeter all'altezza delle orecchie da seduti, a circa 36–42 pollici dal pavimento. Tieni i tre tweeter su un'unica linea orizzontale. Un canale centrale montato più in alto o più in basso rispetto ai principali sfuma i panning dei dialoghi sul palcoscenico anteriore.

La convergenza (toe-in) è importante qui. Inclina ogni altoparlante principale verso l'interno in modo che l'asse del tweeter punti verso la MLP. Questo allineamento definisce l'immagine anteriore e mantiene fluida la transizione sinistra-centro-destra. Un sistema di altoparlanti home theater Tonewinner TD-8 7.1 offre una timbrica coordinata del palcoscenico anteriore, in modo che i tre altoparlanti si fondano in modo pulito una volta impostati correttamente gli angoli.

La distanza dalla MLP a ciascun altoparlante anteriore deve essere uguale. Usa un metro a nastro, non i tuoi occhi. La simmetria rispetto alla linea centrale preserva un'immagine stabile per ogni ascoltatore nella stanza.

Livello di base: Surround a 90–110 gradi

Gli altoparlanti surround si trovano accanto e leggermente dietro la MLP. Dolby li posiziona a 90–110° dalla linea centrale anteriore, misurata in orizzontale. Una posizione a 90° pone ogni surround direttamente al tuo fianco. Una posizione a 110° li sposta dietro le tue orecchie. Entrambe funzionano e la scelta dipende dalla forma della stanza e dalla posizione del sedile.

Monta i surround alla stessa altezza delle orecchie dei primi tre, a 36–42 pollici. Un'altezza costante dei tweeter in tutti e cinque gli altoparlanti di base mantiene naturale il panning quando i suoni viaggiano dalla parte anteriore a quella posteriore. Mira il tweeter di ciascun surround verso la MLP, non verso la parete opposta.

Tieni i surround lontani da pareti vicine e mobili. Un altoparlante premuto contro una parete laterale produce riflessioni precoci che sfocano il campo surround. Concedi a ciascun cabinet qualche centimetro di spazio di respiro quando la disposizione lo consente.

La tabella seguente raccoglie gli obiettivi del livello di base 5.1.2 per una rapida consultazione.

Superiori: Due altoparlanti superiori a 45 gradi

I due altoparlanti superiori completano la configurazione 5.1.2. Dolby specifica un angolo di elevazione di 45° per ciascun altoparlante superiore, che equivale a 65° rispetto all'orizzontale. Misura questo angolo dalla MLP fino al centro acustico di ciascun altoparlante.

Posiziona i due superiori in linea con i principali sinistro e destro. La loro posizione orizzontale rispecchia il palcoscenico anteriore, in modo che gli effetti dall'alto si muovano in sintonia con il livello di base sottostante. Montali a 30–55 pollici sopra il livello delle orecchie e mira ciascun driver verso la MLP piuttosto che dritto verso il basso.

Segui questa sequenza per bloccare entrambe le posizioni superiori:

1. Segna la MLP sul pavimento e prendi nota dell'altezza delle tue orecchie da seduto.
2. Misura un'elevazione di 45° dalla MLP verso il soffitto, utilizzando un goniometro o un'app per angoli.
3. Confermare che l'altezza di montaggio si trovi tra 30 e 55 pollici sopra il livello delle orecchie.
4. Verificare che ciascun diffusore superiore si trovi direttamente sopra il diffusore principale corrispondente.
5. Orientare entrambi i driver verso il punto di ascolto principale (MLP) e serrare i supporti.

Le linee guida di Dolby stabiliscono il centro acustico di ciascun diffusore superiore ad almeno 2,4 m di altezza, circa 1,2 m sopra un livello delle orecchie di 1,2 m, senza un massimo specificato.

Un'altezza del soffitto di 8 piedi o più facilita il raggiungimento della geometria a 45°. Soffitti più bassi comprimono la finestra di altezza disponibile, quindi verificare prima l'angolo e regolare la distanza orizzontale se necessario. Spostare i diffusori superiori leggermente in avanti o indietro lungo il soffitto per preservare un'elevazione di 45° all'altezza di montaggio scelta.

Il sistema di altoparlanti home theatre Tonewinner TD-8 7.1 supporta bene questa configurazione a due canali a soffitto. Il suo design favorevole alla calibrazione consente di impostare distanze e livelli per la coppia superiore, in modo che il livello superiore si integri con il livello di base anziché fluttuare al di sopra di esso.

Angoli e altezze di posizionamento per 7.1.4

Una disposizione 7.1.4 raddoppia la copertura dall'alto e aggiunge due diffusori surround laterali al livello di base. Ora si posizionano sette diffusori a livello delle orecchie e quattro diffusori a soffitto. Ogni angolo irradia ancora dalla posizione di ascolto principale (MLP), quindi contrassegnare prima quella sedia e misurare dall'altezza delle orecchie da seduti.

Livello di base: Surround anteriori e laterali

Il palcoscenico anteriore in un sistema 7.1.4 corrisponde alla disposizione 5.1.2. Posizionare i diffusori principali sinistro e destro a 22–30° dall'MLP, con il canale centrale a 0°. Impostare tutti e tre i tweeter all'altezza delle orecchie da seduti, circa 36–42 pollici. Inclinare ciascun diffusore principale verso l'interno in modo che l'asse del tweeter sia rivolto verso l'MLP.

I surround laterali si trovano a 90–110° dalla linea centrale anteriore, direttamente accanto o leggermente dietro il sedile. Montarli alla stessa altezza delle orecchie dei tre anteriori. Orientare ciascun tweeter verso l'MLP e mantenere i cabinet a pochi pollici dalle pareti laterali.

I due surround posteriori completano la base a sette canali. Dolby li posiziona a 135–150° dalla linea centrale anteriore, dietro l'MLP. Inclinarli verso l'interno in direzione del sedile di ascolto. Mantenere i loro tweeter sulla stessa linea di 36–42 pollici del resto del livello di base. Un'altezza costante su tutti e sette i diffusori mantiene fluidi i panning mentre i suoni viaggiano dallo schermo alla parete posteriore.

La simmetria conta più in una stanza 7.1.4 che in una stanza 5.1.2. Misurare la distanza dall'MLP a ciascuna coppia surround e far corrispondere i valori sinistro e destro. Una discrepanza di pochi pollici sposta l'immagine surround su un lato.

A soffitto: Quattro diffusori superiori a 45 e 135 gradi

Quattro diffusori a soffitto offrono canali di altezza anteriori e posteriori distinti. La guida all'installazione a soffitto 7.1.4 di Dolby conferma quattro canali di altezza: diffusori superiori anteriori sinistro e destro più diffusori superiori posteriori sinistro e destro. La guida consiglia inoltre di orientare ciascun diffusore verso un punto di seduta centrale.

Posizionare la coppia superiore anteriore a un'elevazione di 45° davanti all'MLP, che equivale a 65° rispetto all'orizzontale. Posizionare la coppia superiore posteriore a 135° dietro l'MLP. Il valore di 135° misura l'angolo orizzontale attorno all'MLP, quindi i diffusori superiori posteriori rispecchiano la coppia anteriore rispetto al sedile. Montare tutti e quattro i diffusori superiori a 30–55 pollici sopra il livello delle orecchie e orientare ciascun driver verso l'MLP.

Gli angoli di elevazione ufficiali di Dolby per i quattro canali di altezza posizionano sia i diffusori superiori anteriori che quelli superiori posteriori entro un intervallo da 65° a 100°, misurato dal livello delle orecchie dell'ascoltatore seduto. A 65°, il diffusore rimane chiaramente in avanti o all'indietro rispetto al centro. A 100°, supera la verticale, il che è possibile ottenere solo con deflettori inclinati o supporti a parete. Questi angoli più ampi creano la sensazione di un suono proveniente dall'alto che si estende in avanti e all'indietro anziché trovarsi direttamente sopra la testa.

Utilizzare questa tabella come finestra di lavoro. Iniziare a 65° per entrambe le coppie e regolare verso 100° solo quando l'altezza del soffitto e i supporti lo consentono. Un soffitto standard di 8 piedi di solito posiziona i diffusori superiori verso l'estremità inferiore dell'intervallo. Soffitti più alti aprono una porzione maggiore della finestra.

Seguire questa sequenza per configurare tutti e quattro i diffusori a soffitto:

1. Contrassegnare l'MLP e registrare l'altezza delle orecchie da seduti.
2. Misurare un'elevazione di 45° verso il soffitto per la coppia superiore anteriore.
3. Misurare 135° attorno all'MLP per la coppia superiore posteriore.
4. Confermare che ciascun punto di montaggio si trovi a 30–55 pollici sopra il livello delle orecchie.
5. Allineare ciascun diffusore superiore con il diffusore di base corrispondente dove la stanza lo consente.
6. Orientare tutti e quattro i driver verso l'MLP e serrare i supporti.

La coppia superiore anteriore dovrebbe allinearsi sopra i diffusori principali sinistro e destro. La coppia superiore posteriore dovrebbe trovarsi sopra e leggermente all'esterno dei surround posteriori. Questo allineamento consente agli oggetti in alto di effettuare il panning in sintonia con il livello di base sottostante.

Un sistema di altoparlanti home theatre TD-8 7.1 si adatta bene a questa disposizione a quattro diffusori a soffitto. Il suo design favorevole alla calibrazione consente di impostare distanze e livelli separati per le coppie superiori anteriori e posteriori, in modo che il livello di altezza si fonda con il livello di base anziché sembrare staccato.

Verificare le posizioni anteriore a 45° e posteriore a 135° con un goniometro o un'applicazione per angoli prima di finalizzare qualsiasi montaggio a soffitto.

Angoli e altezze di posizionamento per 9.3.4

Una disposizione 9.3.4 espande il livello di base a nove canali e aggiunge un terzo subwoofer. Si mantengono i quattro diffusori a soffitto della disposizione 7.1.4. Misurare ogni angolo dalla posizione di ascolto principale (MLP) all'altezza delle orecchie da seduti.

Livello di base: Surround ampi e posteriori

I diffusori anteriori ampi (wide) colmano il divario tra i diffusori principali e i surround laterali. Dolby li posiziona a circa 60° dalla linea centrale anteriore. Impostare i loro tweeter all'altezza delle orecchie da seduti, circa 36–42 pollici, e orientare ciascuno di essi verso l'MLP.

I surround posteriori si trovano a 135–150° dietro l'MLP, corrispondendo alle posizioni 7.1.4. Mantenere tutti e nove i tweeter di base su un'unica linea orizzontale. La simmetria rispetto alla linea centrale preserva un'immagine sonora stabile per ogni sedile.

In alto: Quattro altoparlanti superiori

Il livello superiore ripete la geometria 7.1.4. Monta la coppia superiore anteriore a un'elevazione di 45° davanti al MLP, che corrisponde a 65° dall'orizzontale. Posiziona la coppia superiore posteriore a 135° dietro al MLP. Posiziona tutti e quattro gli altoparlanti superiori a 30–55 pollici sopra il livello delle orecchie e orienta ciascun driver verso il MLP.

Posizionamento di tre subwoofer

Tre subwoofer attenuano i modi ambientali su un maggior numero di sedute. Posiziona un subwoofer vicino a ciascun angolo anteriore e il terzo lungo la parete posteriore o la parete laterale. Esegui la procedura di calibrazione del ricevitore, quindi regola il livello e il ritardo di ciascun subwoofer a orecchio. Un sistema di altoparlanti per home theater Tonewinner TD-8 7.1 offre una base favorevole alla calibrazione per questa configurazione multi-sub.

Calibrazione e abbinamento dei livelli del tuo sistema di altoparlanti per home theater TD-8 7.1

Angoli e altezze definiscono la geometria. La calibrazione fa sì che ogni altoparlante funzioni come un unico sistema. Il sistema di altoparlanti per home theater TD-8 7.1 risponde bene a un'attenta configurazione e pochi passaggi misurati bloccheranno una temporizzazione accurata e livelli bilanciati.

Impostazione di distanze e ritardi

Le impostazioni della distanza indicano al ricevitore quanto tempo impiega il suono di ciascun altoparlante per raggiungere le tue orecchie. Segui questa sequenza:

1. Apri il menu Distanza altoparlanti o Ritardo altoparlanti nella configurazione del tuo ricevitore.
2. Misura dal deflettore anteriore di ciascun altoparlante alle tue orecchie nella posizione di ascolto. Tieni il metro parallelo al suolo e misura dalla tua normale postura seduta.
3. Inserisci ciascun valore. La maggior parte dei sintoamplificatori accetta incrementi di 0,5 piedi e i modelli migliori consentono una risoluzione di 0,1 piedi.
4. Imposta il subwoofer sulla sua distanza effettiva più circa 7 piedi. Questo offset compensa le riflessioni dei bassi a un crossover di 80 Hz.

Un utente ha allineato temporalmente tutti i diffusori al canale centrale, quindi ha regolato le distanze con un segnale di prova temporizzato finché i risultati non sono rientrati nell'arco di circa un pollice. Un misuratore laser all'altezza delle orecchie ha confermato i dati del sintoamplificatore.

Corrispondenza dei livelli dei diffusori

Calibra ciascun diffusore a circa 75 dB con un fonometro e imposta il subwoofer vicino a 77 dB. Verifica manualmente i risultati della configurazione automatica del sintoamplificatore, poiché i microfoni direzionali possono leggere erroneamente l'ambiente. Invia toni di prova noti da un disco al sintoamplificatore ed esegui la calibrazione con l'impostazione del volume a 0 dB. Un microfono di misurazione come UMIK-1 offre i risultati più coerenti.

Verifica degli angoli con un goniometro o un'app

Controlla ogni angolo superiore per un'ultima volta. Un goniometro o un'app per angoli sul telefono confermano l'elevazione di 45° e le posizioni posteriori di 135°. Piccoli errori qui sfocano il livello delle altezze, quindi verifica prima di finire.

Monta i diffusori superiori a un'elevazione di 45° (65° rispetto all'orizzontale), 30–55 pollici sopra il livello delle orecchie. Mantieni i tweeter del livello di base all'altezza delle orecchie da seduti. Una disposizione 5.1.2 utilizza due diffusori superiori a 45°. La disposizione 7.1.4 utilizza quattro diffusori superiori a 45° anteriori e 135° posteriori. La disposizione 9.3.4 aggiunge surround ampi e un terzo subwoofer. Il sistema di altoparlanti home theatre Tonewinner TD-8 7.1 e il suo design favorevole alla calibrazione facilitano la corrispondenza precisa degli angoli. Verifica il posizionamento con una guida di installazione o un installatore professionista.

FAQ

Qual è l'angolo superiore esatto per i diffusori Dolby Atmos?

Monta i diffusori superiori a un'elevazione di 45°, che equivale a 65° rispetto all'orizzontale. Misura questo angolo dalla posizione di ascolto principale al centro acustico di ciascun diffusore superiore.

A che altezza dovrebbero trovarsi i diffusori superiori Dolby Atmos rispetto al livello delle orecchie?

Posiziona i diffusori superiori 30–55 pollici sopra il livello delle orecchie da seduti. Orienta ciascun driver verso la posizione di ascolto principale. Dolby stabilisce il centro acustico minimo a 2,4 m senza un massimo dichiarato.

I diffusori superiori Dolby Atmos dovrebbero puntare direttamente verso il basso?

No. Inclina ciascun driver superiore verso la posizione di ascolto principale. L'orientamento diretto rende più nitida la riproduzione spaziale in altezza e mantiene i panning verticali bloccati sul livello di base sottostante.
