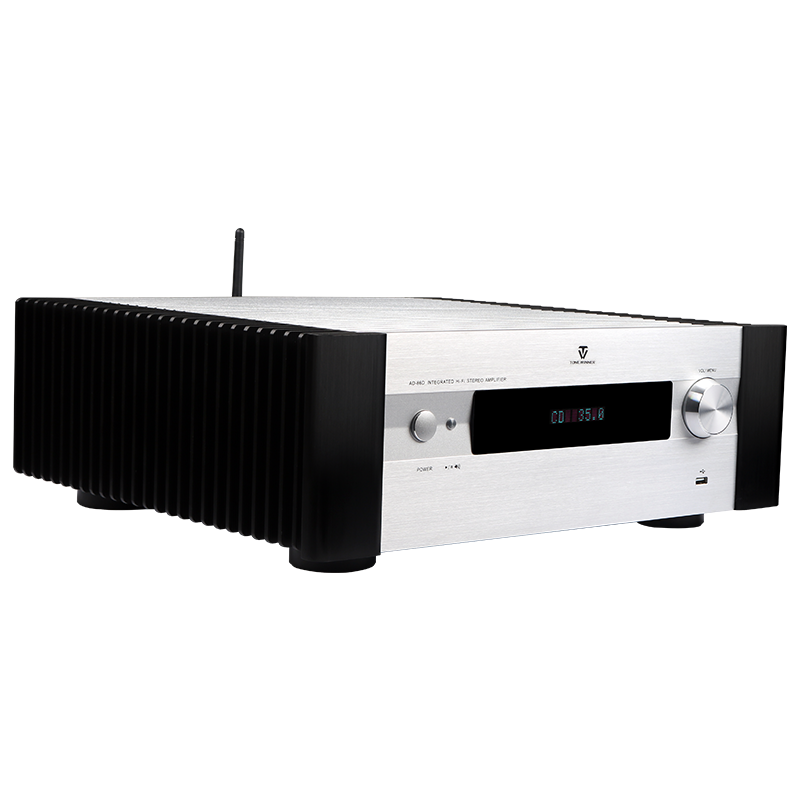

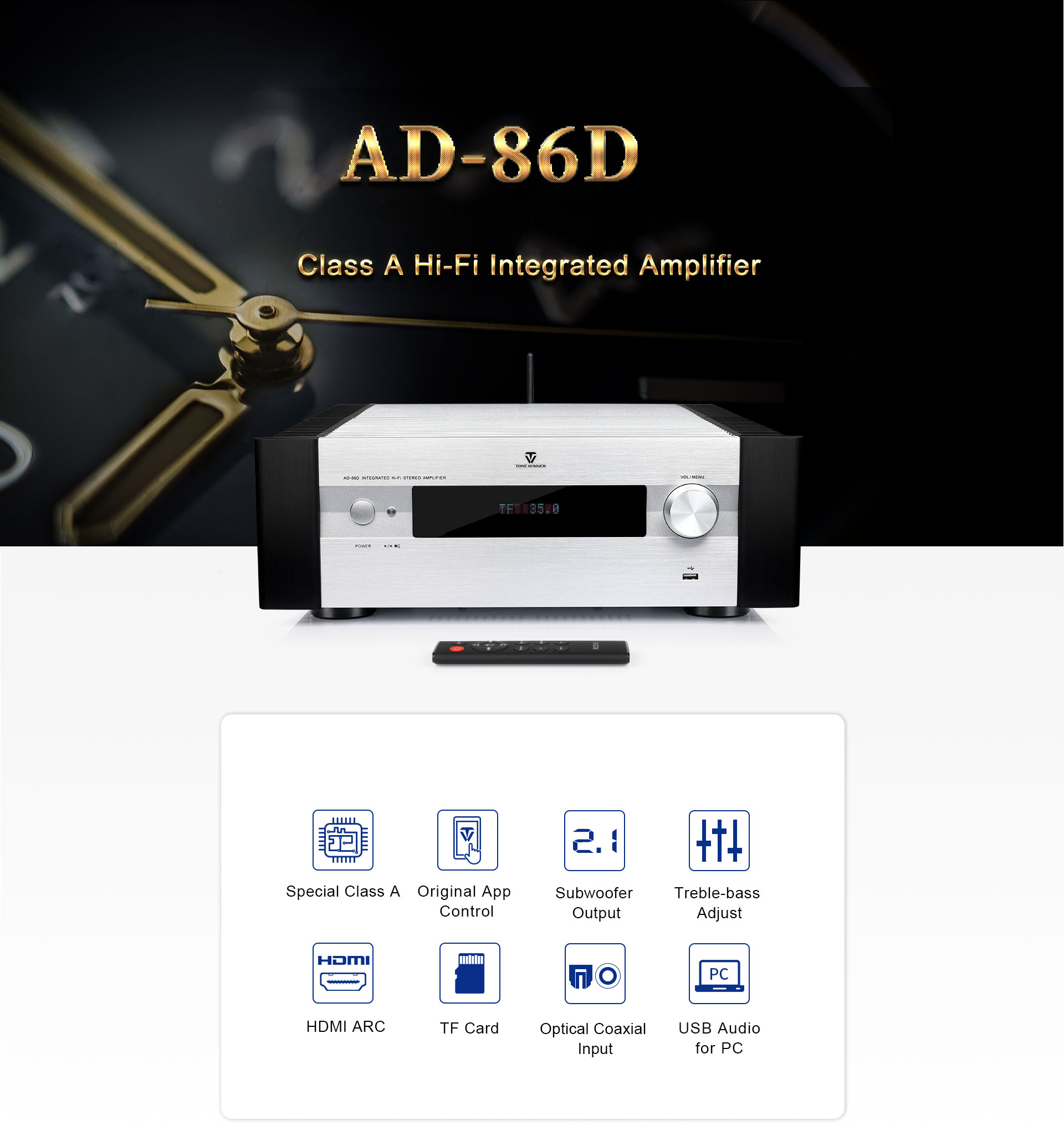

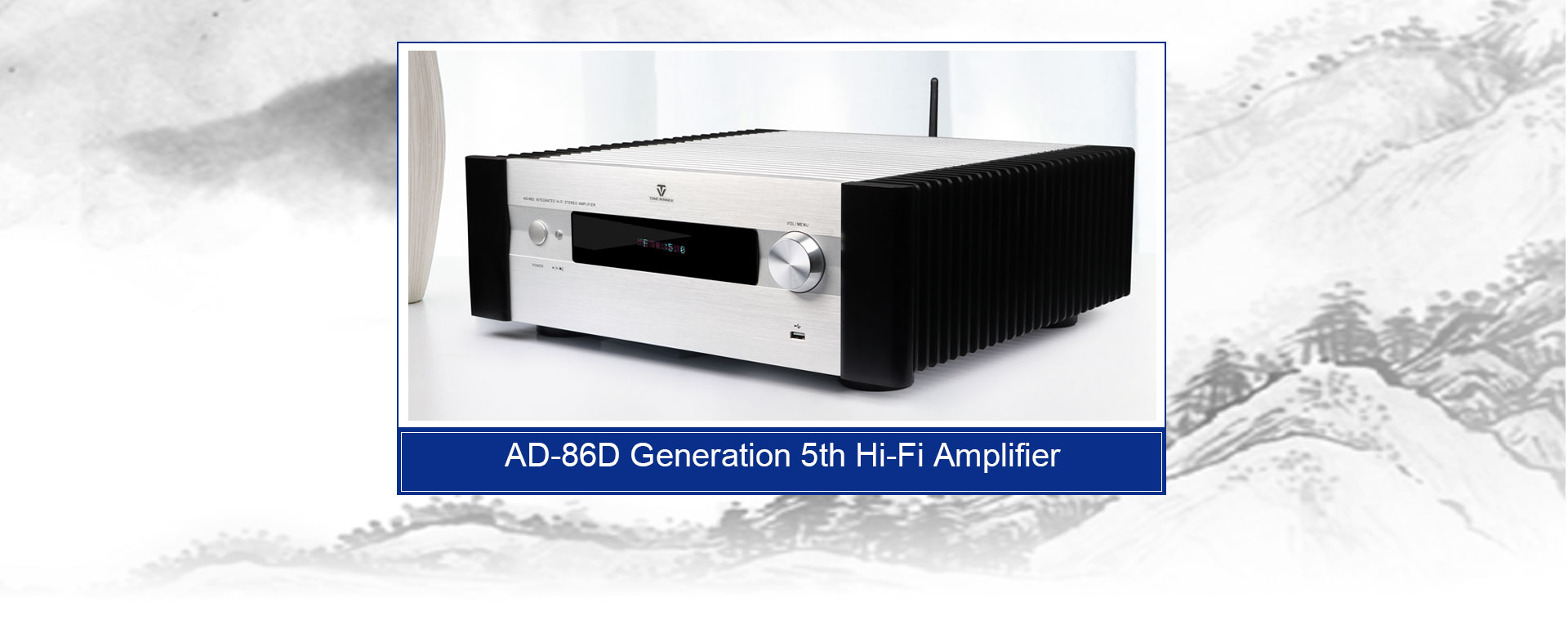

AD-86D
Amplificatore integrato Hi-Fi in classe A
Per soddisfare la domanda della casa moderna di prodotti di alta qualità e alla moda, Tonewinner ha sviluppato una nuova generazione di prodotti HIFI. AD-86D HI-FI è uno di questi prodotti, che è una nuova generazione di amplificatori HiFi di livello medio per soddisfare la domanda dei giovani appassionati di audio per un aspetto alla moda, un suono squisito. In qualità di uno dei primi 10 marchi audio in Cina, Tonewinner ha oltre 30 anni di esperienza nella progettazione e produzione di prodotti acustici. In qualità di fornitore originale, Tonewinner accoglie sempre calorosamente distributori, partner e clienti in tutto il mondo.
Modello
AD-86DCanali
2.0Potenza
2*120WGW
23KGAD-86D
Amplificatore integrato Hi-Fi in classe A

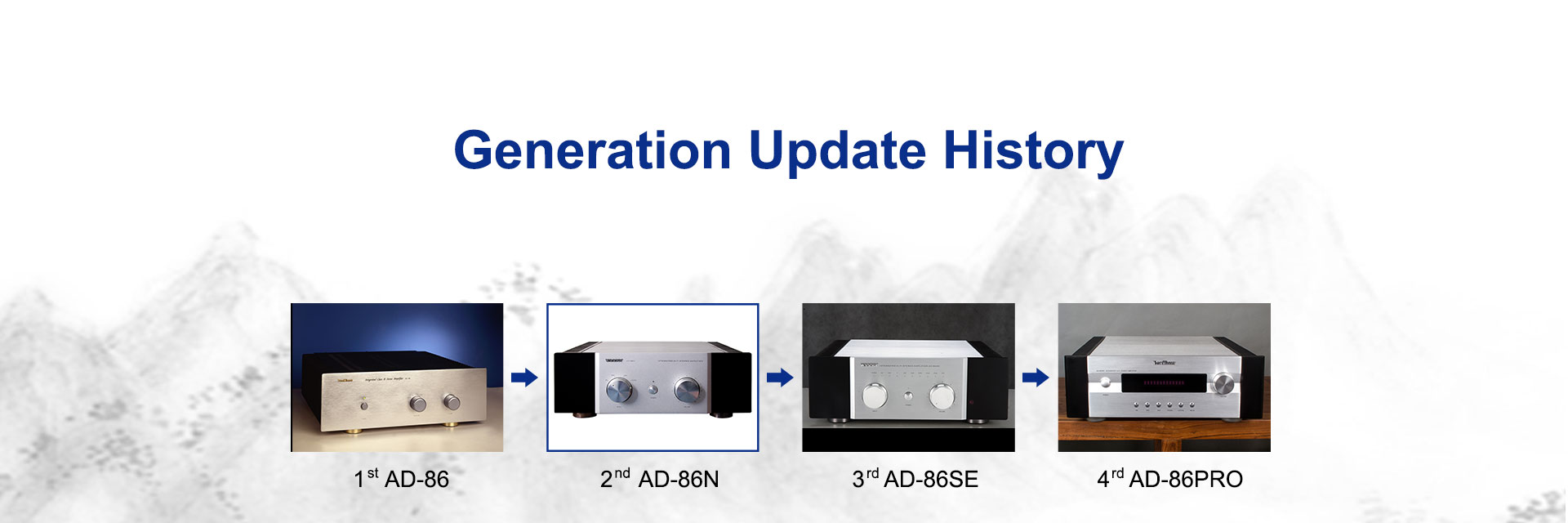

Cronologia degli aggiornamenti di generazione

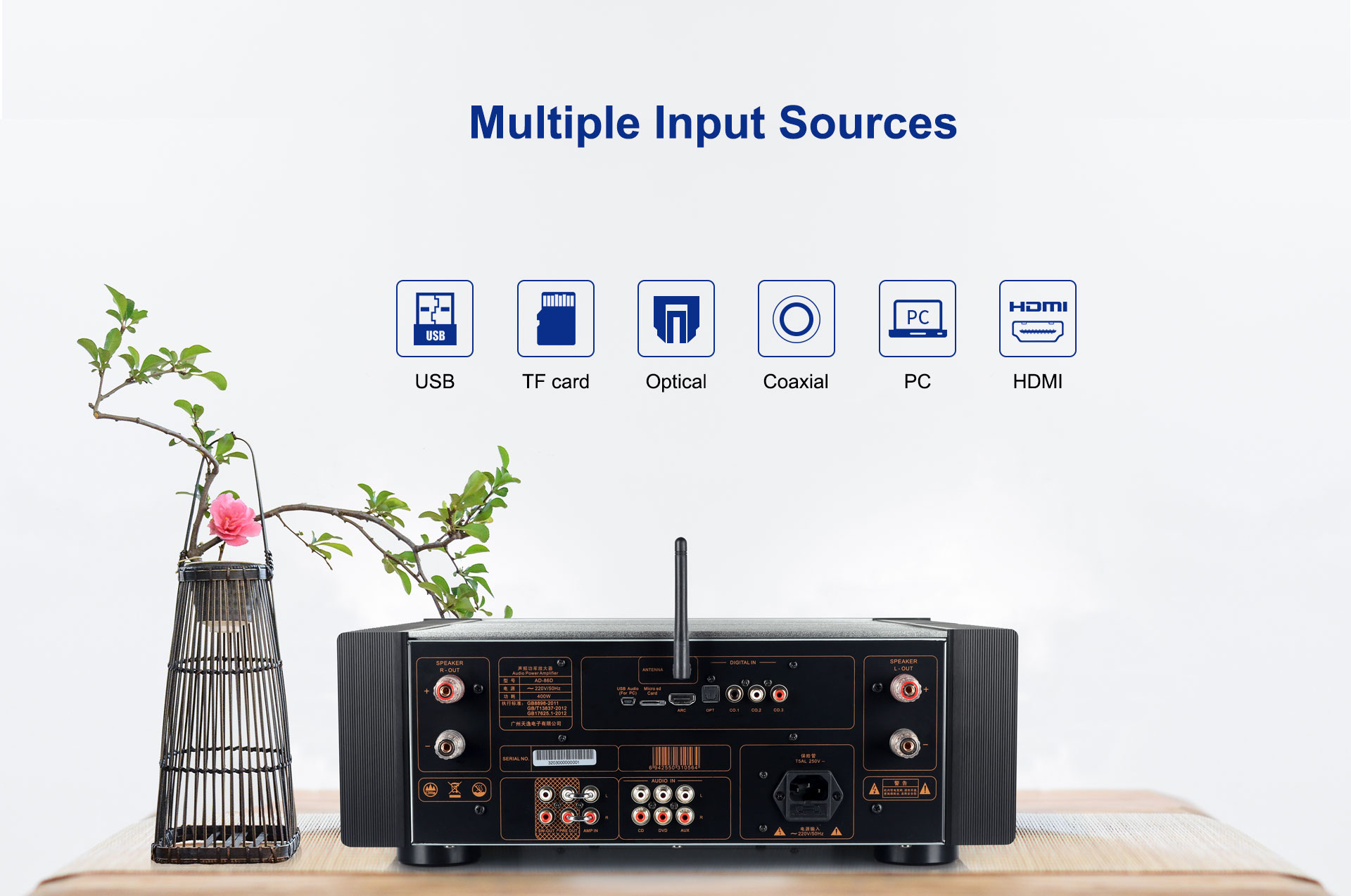

Fonti di input multiple

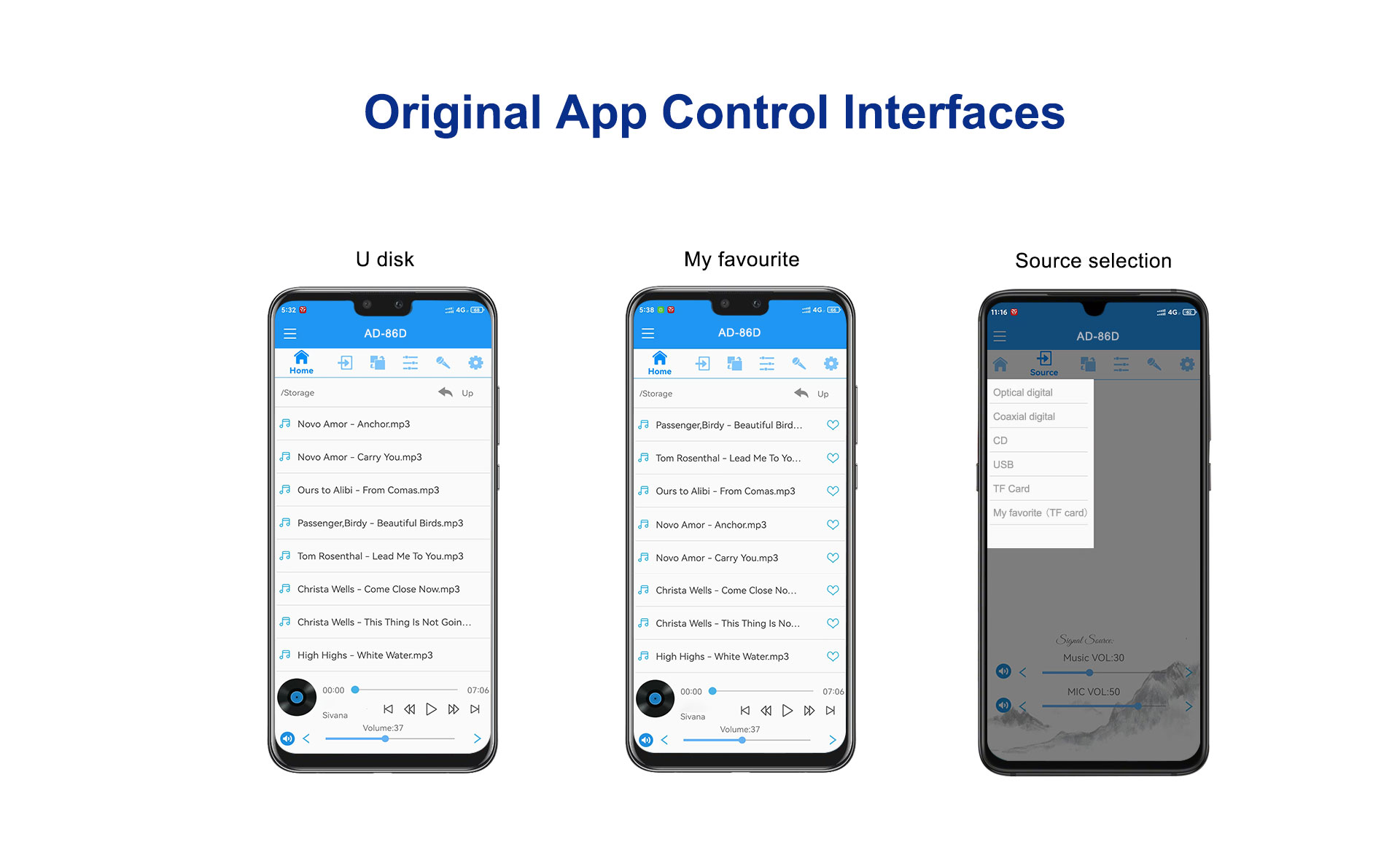

Interfacce di controllo app originali

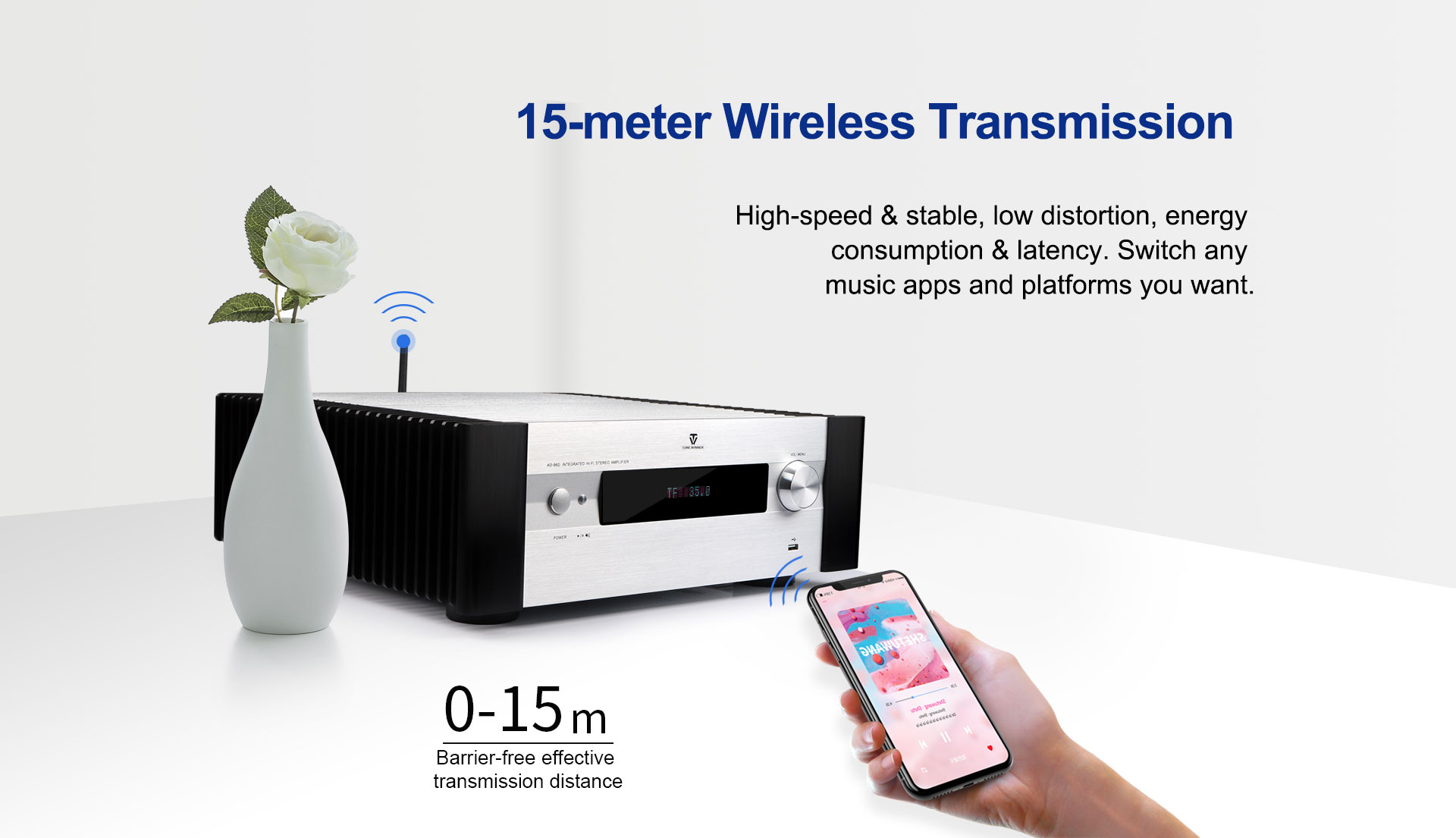

Trasmissione Bluetooth da 15 metri
Alta velocità e stabilità, bassa distorsione, consumo energetico e latenza.
Cambia qualsiasi app e piattaforma musicale che desideri.
128G per effetti sonori senza perdita
Supporta disco USB 128G e scheda TF e supporta i formati APE, FLAC, WAV, MP3, WMA.
HDMI-ARC per una migliore trasmissione
Supporta HDMI ARC per connettersi alla TV per un suono migliore.

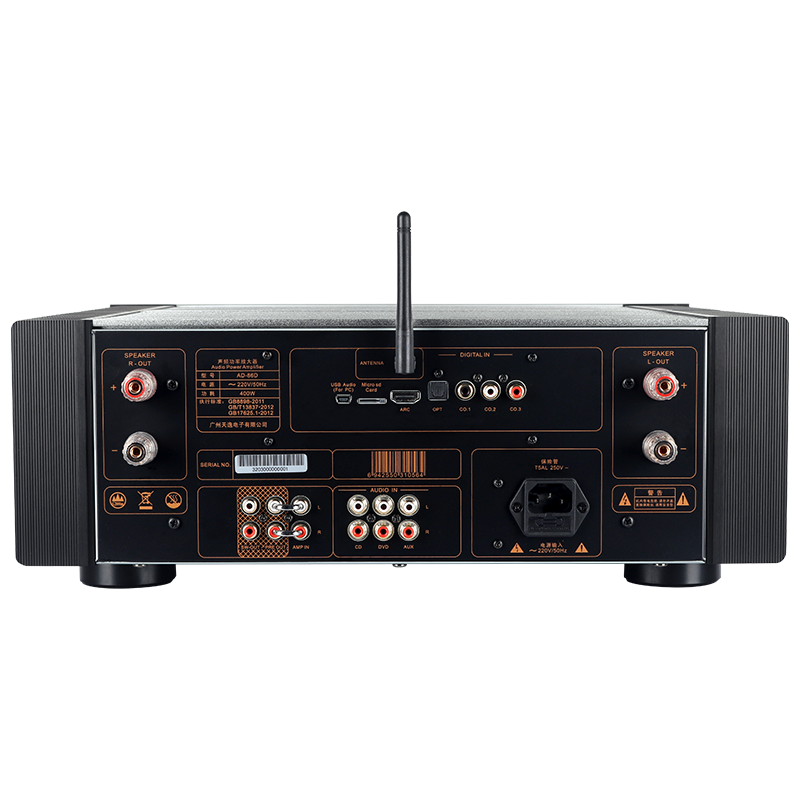

Molteplici opzioni di connessione
Audio USB a 1 via per PC, ingresso ottico a 1 via e ingressi coassiali a 3 vie, che gestisce PCM192kHz/24bit per dispositivi digitali.
Amplificatore integrato e interruttore dell'amplificatore in un solo passaggio
I jack PRE OUT e i jack AMP IN sono collegati da un anello di cortocircuito per creare segnali di questa macchina e renderla un amplificatore integrato. Stacca l'anello di cortocircuito e otterrai un amplificatore indipendente, in modo che i segnali di ingresso possano passare attraverso il terminale "AMP IN".

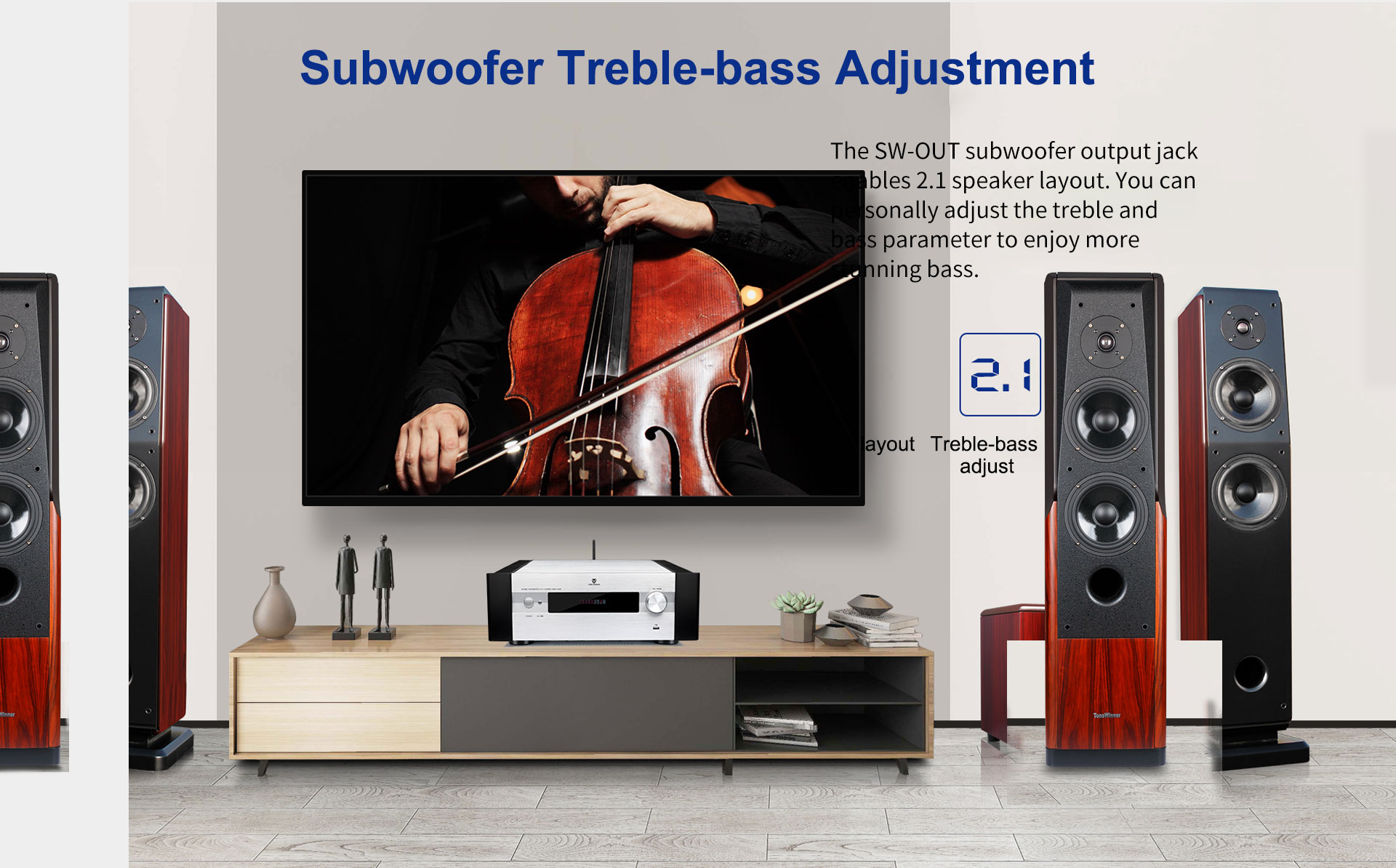

Subwoofer Regolazione alti-bassi
Layout interno multicamera
Le aree di alimentazione, ingresso, accumulo di energia e canale di amplificazione sinistro e destro sono separate in camere in modo da ridurre l'interferenza dell'onda elettromagnetica libera.
Progettazione di circuiti Hi-Fi
La parte del preamplificatore adotta un amplificatore operazionale di alta qualità e la parte dell'amplificatore adotta un tipico circuito di amplificazione differenziale con ingresso single-ended e uscita double-ended, che ha un basso rumore di ingresso e migliora notevolmente il guadagno di tensione.
Il circuito di amplificazione a base comune viene utilizzato per migliorare le prestazioni del circuito e, dopo la compensazione della temperatura e la parte di espansione della corrente, il circuito di uscita dell'amplificazione fornisce un forte supporto per pilotare le unità altoparlanti per emettere il suono.
Condensatore di filtro ad alta capacità
6 condensatori di filtro personalizzati per un totale di 57.400 μF di capacità daranno un forte supporto.
Trasformatore toroidale ad alta potenza
Il trasformatore ad anello ad alta potenza da 400 VA funge da fonte di alimentazione
e fornisce un supporto ad alta potenza per guidare l'intera macchina.
Chip di decodifica DAC AD-1955
Supporta dati audio PCM con frequenza di campionamento fino a 192 kHz a 24 bit
e circa 120 dB SNR/DNR (non disattivato) a una frequenza di campionamento di 48 KHz
(A-Weighted) con filtro digitale dipendente e convertitore D/A.
La porta di ingresso dati seriale flessibile consente l'interconnessione senza colla
a una varietà di dispositivi e riduce anche gli errori durante la decodifica.
Transistor Toshiba ad alta potenza
Un totale di otto transistor Toshiba ad alta potenza TTC-5200/TTA1943 lavorano insieme per offrire alti brillanti, medi analitici e bassi sonici.
Amplificatore operazionale OPA1678
Adotta nove amplificatori opzionali OPA1678 da
Società TI per formare il pieno equilibrio amplificando
struttura per portare un suono analitico e caldo.
Dettagli
|
Parametri
|
SNR: ≥96dB (ponderato A, E=1V) |
| Gamma di frequenza: 20Hz-60KHz (+1/-3 dB) |
|
| THD: ≤0,05% (1KHz, lavoro normale) |
|
| Potenza in uscita: 120W*2 Rms/8Ω (THD=1%, 1KHz) |
|
| Impedenza nominale: 4~8 ohm |
|
| Guadagno: 42 dB |
|
| Impedenza di ingresso: 10K |
|
| NW: 18,5 kg, PW: 23 kg | |
| Tensione di alimentazione: ~220V(50Hz) |
|

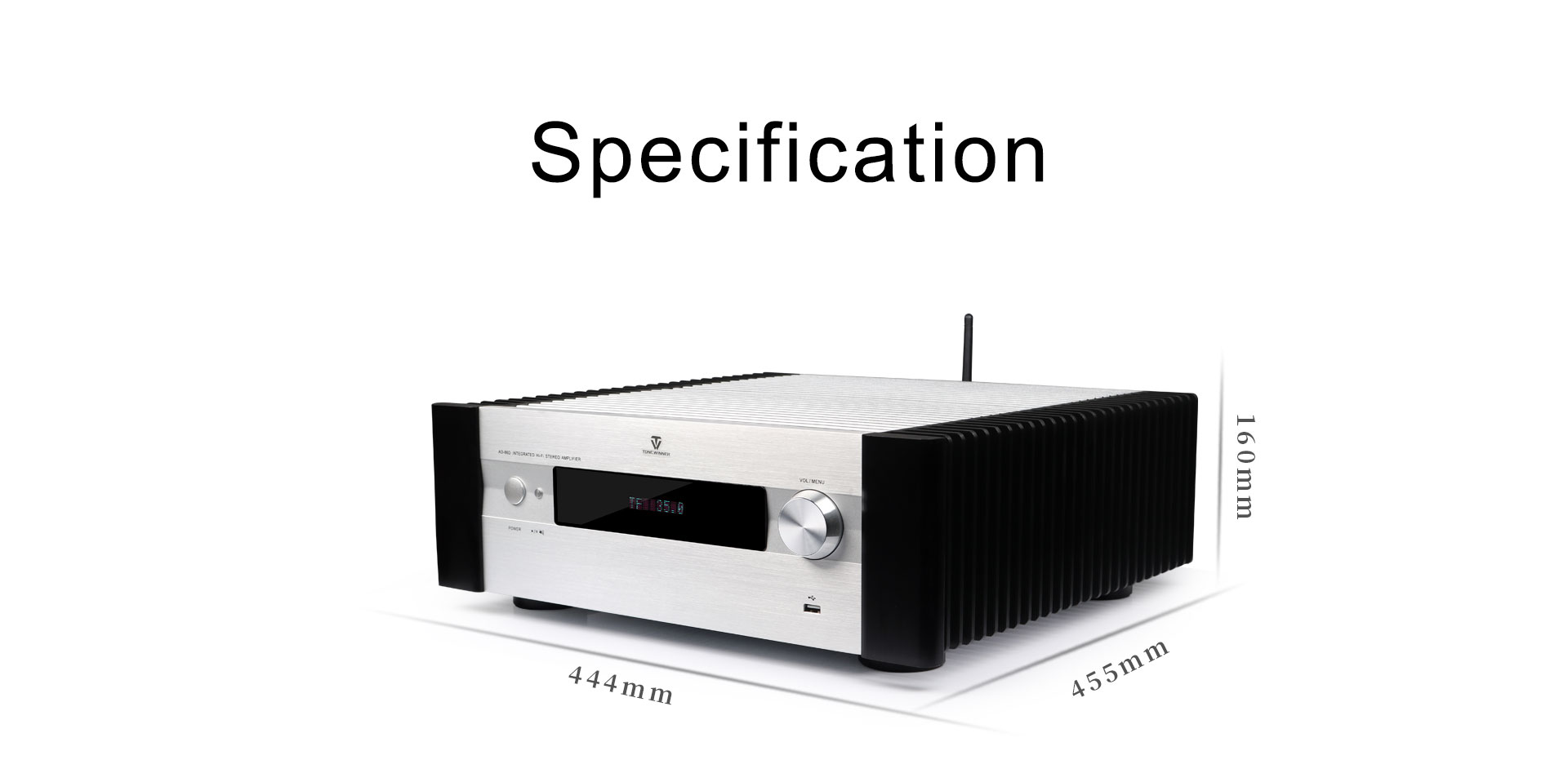

| Dimensioni complessive: 444x455x160 mm |
|
| Consumo energetico unitario: 400 W/8Ω |
|
AD-86D
|
Canali
|
|
<0,05% (1 KHz, condizioni di lavoro normali)
|
SNR
|
|
120W(8Ω un canale，1KHz，THD=1%)
|
Risposte in frequenza
|
|
8 ohm
|
Consumo unitario
|
|
42 dB
|
Impedenza di ingresso
|
|
4～8Ω
|
NO
|
|
444*413*66mm
|
Accessori
|
Per soddisfare la domanda della casa moderna di prodotti di alta qualità e alla moda, Tonewinner ha sviluppato una nuova generazione di prodotti HIFI. AD-86D HI-FI è uno di questi prodotti, che è una nuova generazione di amplificatori HiFi di livello medio per soddisfare la domanda dei giovani appassionati di audio per un aspetto alla moda, un suono squisito.

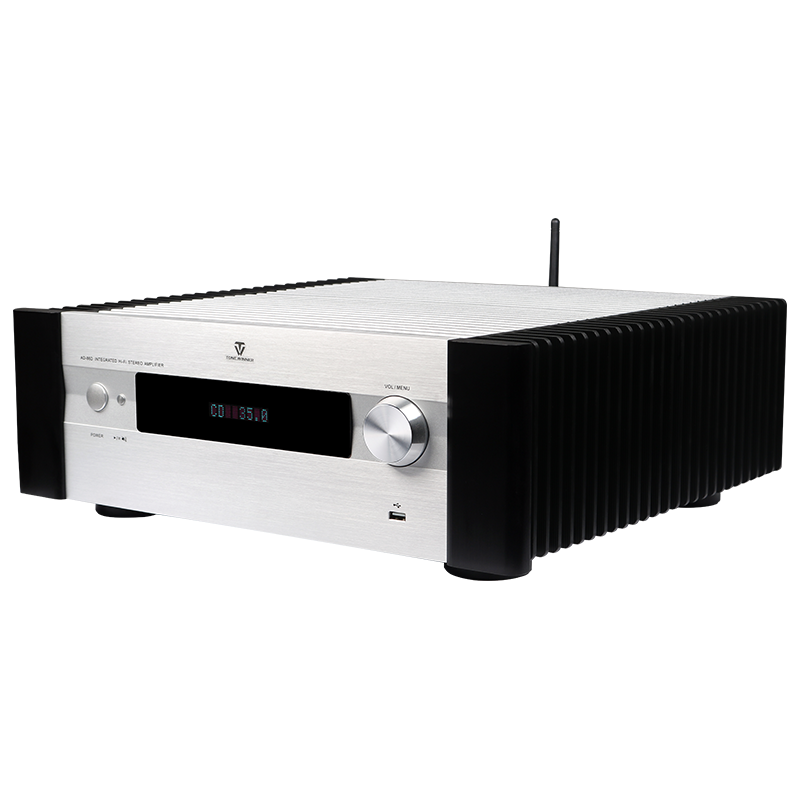

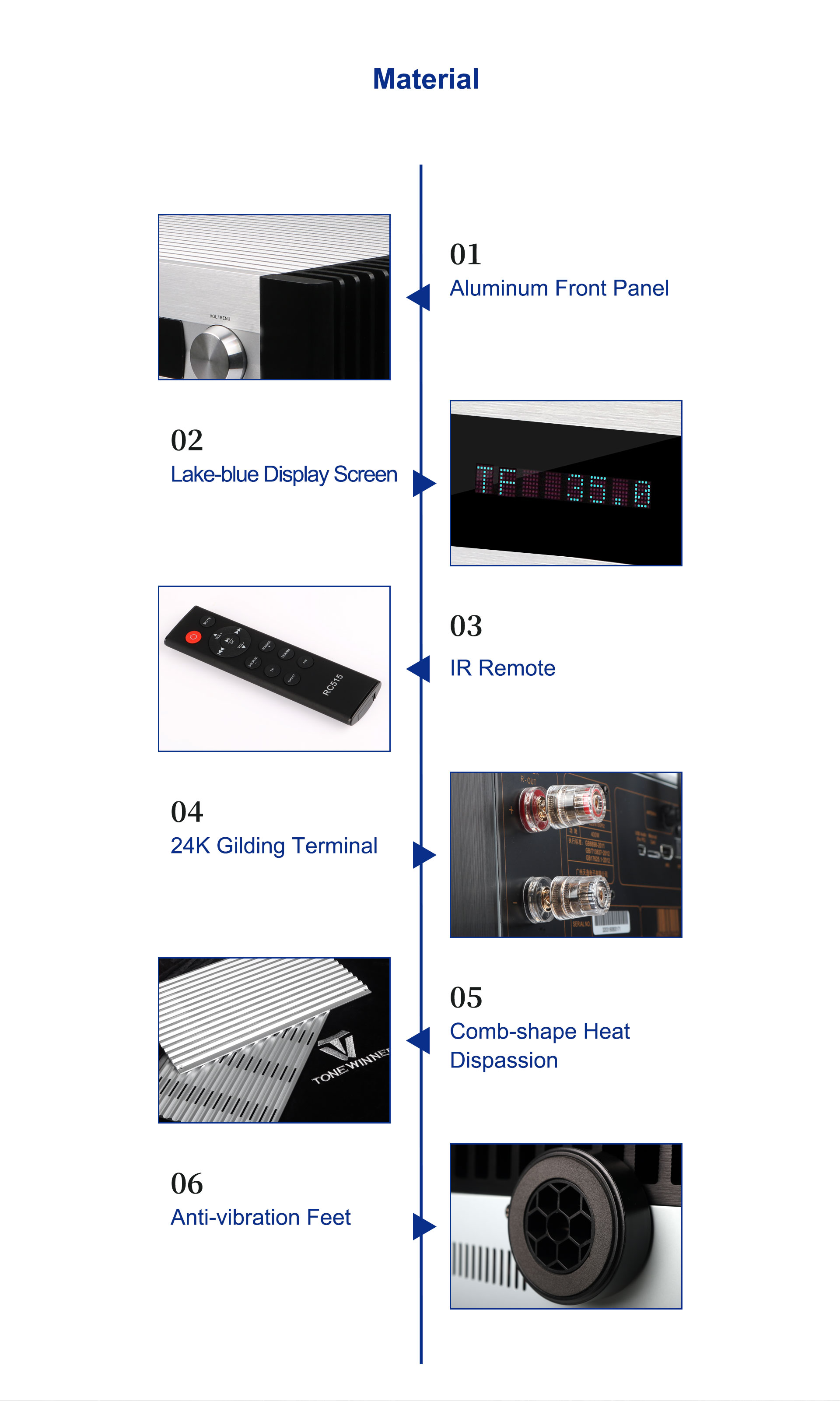

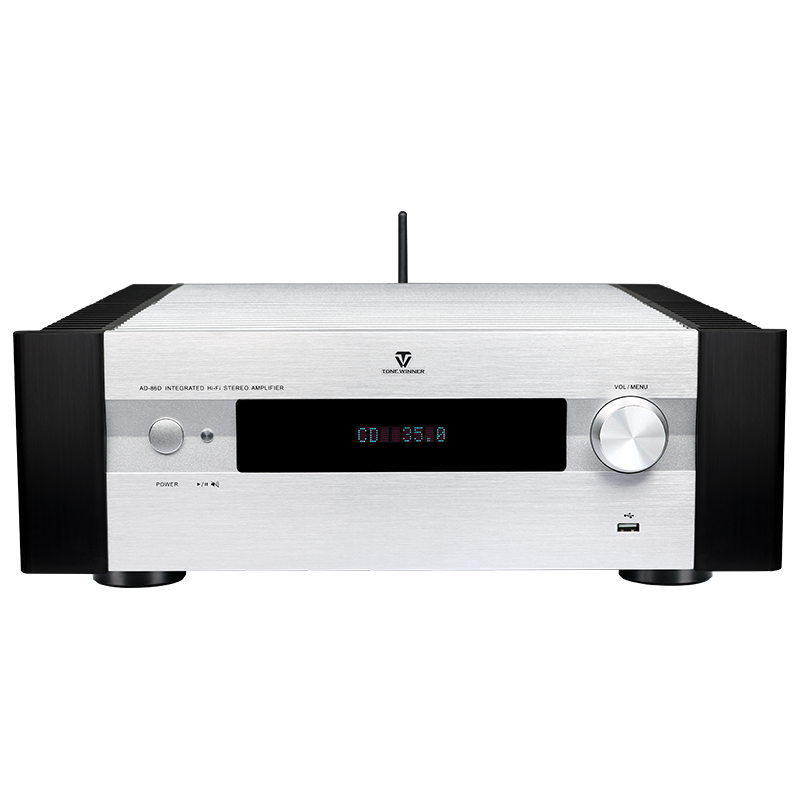

1. Progettazione esterna
Il cabinet in lega di alluminio di AD-86D è classico nero e argento e anodizzato per mantenere la superficie lucida e brillante per un servizio a lungo termine. Il pannello frontale è dolcemente curvato a forma di V e decorato con uno schermo blu lago. Le manopole e i pulsanti sul pannello o sul telecomando sono tutti realizzati e lucidati con un buon colore e consistenza. L'elegante design lineare e curvo si adatta alla maggior parte delle stanze e porta buoni sentimenti.
2. Progettazione interna
La parte del preamplificatore adotta l'amplificatore operazionale ad alta fedeltà e la parte dell'amplificatore adotta circuiti di amplificazione differenziali e un totale di otto transistor Toshiba ad alta potenza TTC-5200/TTA1943. Il circuito del servomotore lungo e il circuito di feedback negativo appropriato vengono utilizzati per stabilizzare il funzionamento della macchina, ridurre al minimo la distorsione e migliorare le prestazioni.
Un totale di sei condensatori di filtro sono personalizzati per adattarsi alla macchina e supportare fino a 57.400 capacità, che offrono buone caratteristiche in termini di valore di resistenza alla tensione, valore di resistenza alla temperatura e valore di capacità.
L'amplificatore operazionale a doppio canale OPA1678 dell'azienda TI offre prestazioni a livello di sistema più elevate rispetto agli amplificatori operazionali legacy comunemente utilizzati nei circuiti audio. Raggiunge una bassa densità di rumore di 4,5 nV/√Hz e una bassa distorsione dello 0,0001% a 1 kHz che migliora la fedeltà del segnale audio. Offre inoltre un'oscillazione dell'uscita rail-to-rail entro 800 mV con un carico di 2 kΩ, che aumenta l'headroom e massimizza la gamma dinamica.
NJW1194 è un volume elettronico a 2 canali con selettore audio stereo 4 ingressi 1 uscita e controllo del tono. Esegue caratteristiche di basso rumore e bassa distorsione con circuito ladder di resistenza. Raggiunge un rumore di uscita basso di -117dBVtyp, una separazione dei canali di -120dBtyp e un passo di 0,5dB per la regolazione del volume di alti e bassi.
Il chip di decodifica AD-1955 della società Analog Devices supporta dati audio PCM con frequenza di campionamento a 24 bit e 192 kHz.
3. Caratteristiche principali
4. Effetto sonoro
AD-86D supporta un'ampia gamma di frequenze per la maggior parte dei tipi di musica e offre suoni vocali e strumentali analitici. Con la sua buona separazione dei canali, non importa per la musica classica o rock, AD-86D ti darà alti brillanti, medi gonfi e bassi sonori.
